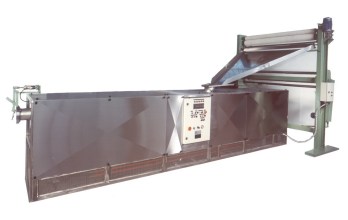

Stropiacciatrice MK-STR3000

Macchina per eseguire la stropicciatura di tessuti vari. Tessuti in cotone, ste, misto, poliestere, ecc. Tessuti per tendaggi e confezione.
Dimensioni: Lunghezza: 5500 mm Larghezza: 900 + 200 + 200 mm Altezza: 1300 + 1200 mm Peso complessivo: 200 kg
Caratteristiche tecniche: Potenza in spinta: 3000 kg Camera passaggio tessuto: Æ 90 mm Corsa massima pistone: 500 mm Pressione massima: 100 Bar Velocità alimentatore tessuto: 0-43 m/min Motore alimentatore tessuto: 1 HP (0,75 KW) Motore centralina: 20 HP (15 KW) Motore scambiatore olio: 1 HP (0,75 KW) Riscaldamento camere: a vapore Riscaldamento e umidificazione tessuto: mediante vapore Consumo di vapore saturo a 4 Bar: (20 kg/h) Turbina di aspirazione tessuto: 5,5 HP (4 KW) Assorbimento elettrico totale: massimo 21 KW
Il gruppo di spinta è realizzato mediante cilindro oleodinamico a corsa variabile. La forza di stropicciatura è regolabile mediante valvola di massima pressione. La velocità del cilindro è regolabile sia in pressatura che nel ritorno mediante potenziometri indipendenti. Le rampe de accelerazione, decelerazione e isteresi del cilindro pressatore sono regolabili. La camera interna di scorrimento del tessuto è costituita da manicotti di teflon. La camera di pressatura è in acciaio inox 304. Le camere di riscaldamento a vapore sono in acciaio AISI 304. La struttura tubolare è in acciaio inox. La centralina oleodinamica è provvista di pompa a palette a portata variabile, con motore elettrico di 20 CV. Uno scambiatore aria-olio provvede al raffreddamento dell'olio della centralina. Una turbina provvede all'aspirazione del tessuto verso la camera di stropicciatura. Un convogliatore provvede ad indirizzare l'aria di scarico della turbina alla camera di asciugatura del tessuto. Un cilindro pneumatico regola l'uscita del tessuto stropicciato.
Opzionali: Gruppo svolgitore-traino larghezza 3000 mm per l'alimentazione del tessuto alla macchina con azionamento a velocità variabile. Gruppo svolgitore-traino larghezza 900 mm per l'alimentazione del tessuto alla macchina con azionamento viabile. Svolgitore a barca larghezza 3800 mm.
|
|
Creaser MK-STR3000
This machine has been designed for the creasing of a number of materials such as: cotton, silk, mixed fibres, polyester, fabrics for curtains and tailoring.
Dimensions Length: 5500 mm. Width: 900+200+200 mm. Height: 1300+1200 mm. Total weight: 2000 Kg.
Technical specifications Thrust power: 3000 Kg. Chamber for the passage of the fabric: F 90 mm. Max. piston stroke: 500 mm. Max. pressure: 100 bar. Speed fabric feed: 0 - 43 m/min. Engine fabric feed:1 Hp = 0.75 kW. Gearcase engine: 20 Hp 15 kW. Engine for oil exchanger: 1 Hp 0.75 kW. Steam chamber heating. Fabric steam heating and dampening. Consumption at saturated steam at 4 Bar 20 Kg/h. Turbine of fabric intake 5.5 Hp: 4 kW. Total electric absorption: max. 21 kW.
The thrust group is realized by means of a variable stroke hydraulic cylinder. The creasing strength is adjustable by means of maximum pressure valve. The cylinder speed is adjustable both as regards pressing and return thanks to independent potentiometers. The acceleration, deceleration and hysteresis ramps of the presser cylinder are adjustable. The internal chamber for fabric advancement consists of teflon couplings. The pressing chamber is in AISI 304 stainless steel. The steam heating chambers are in AISI 304 stainless steel. The tubular structure is in stainless steel. The hydraulic gearcase is equipped with a variable-displacement vane-pump with a 20 HP electric engine. An air-oil exchanger sees to the cooling of the gearcase oil. A turbine controls the intake of the fabric and causes it to advance towards the creasing chamber. A conveyor belt channels the scavenged air from the turbine to the fabric drying chamber. A hydraulic cylinder regulates the exit of the creased tissue.
Alternatively: 3000 mm wide decoiler-drag group to feed the fabric to the machine with variable speed drive. 900 mm wide decoiler-drag group to feed the fabric to the machine with variable speed drive. 3800 mm wide boat-shaped decoiler. |
Corrugadora tejidos MK-STR3000
Esta máquina es construída para conseguir el corrugado de tejidos varios. Principalmente se usa en: tejidos de algodón, seda, poliester, etc, para cortinas y confecciones en general.
DimensionesLargo: 5500 mm Ancho: 900 + 200 + 200 mm Altura: 1300 + 1200 mm Peso completo: 2000 kg
Características técnicasPotencia de empuje: 3000 kg Cámara pasaje tejido: 90 mm Carrera máxima pistón: 500 mm Presión máxima: 100 Bar Velocidad alimentador tejido: 0–43m/min Motor alimentador tejido: 1 HP = 0,75 KW Motor central hidráulica: 20 HP = 15 KW Motor intercambiador aceite:1 HP=0,75 KW Calentamiento cámara: mediante vapor. Calentamiento y humidificación del tejido: mediante vapor. Consumo de vapor saturado a 4 Bar: 20 kg/h Turbina de aspiración tejido: 5,5 HP = 4 KW Consumo eléctrico total: máximo 21 KW
El grupo de empuje trabaja mediante un cilindro hidráulico, con carrera variable. La fuerza de corrugado es regulable mediante una válvula de máxima presión. La velocidad del cilindro es regulable sea en el prensado que en el ritorno, mediante potenciómetros independientes. Las rampas de aceleración, desaceleración e histéresis del cilindro de prensado, son regulables. La cámara interna de traslado del tejido está constituída por rodillos en teflón. La cámara de prensado es de acero inox 304. Las cámaras de calentamiento por vapor, son de acero AISI 304. La estructura tubular es de acero inox. La central hidráulica está provista de una bomba a paletas, con caudal variable y motor electrico de 20 CV. Un intercambiador aire-aceite procede a enfriar el aceite de la central hidráulica. Mediante una turbina se realiza la aspiración del tejido hacia la cámara de corrugado. El aire de descarga de la turbina es enviado a la cámara de secado del tejido. Un cilindro neumático regula la salida del tejido corrugado.
OpcionalesGrupo desenrrollador-tensionado de 3000 mm de ancho, para la alimentación del tejido a la máquina, con accionamiento a velocidad variable. Grupo desenrrollador-tensionado de 900 mm de ancho, para la alimentación del tejido a la máquina con accionamiento a velocidad variable. Desenrrollador pendular de 3800 mm de ancho.
|
Knittermaschine MK-STR3000
Diese Maschine wurde gebaut, um das Knittern verschiedener Gewebe vorzunehmen. In der Hauptsache: Gewebe aus Baumwolle, Seide, Mischgewebe, Polyester, etc. Gewebe für Vorhänge und Konfektion.
AbmessungenLänge: 5500 mm Breite: 900 + 200 + 200 mm Höhe: 1300 + 1200 mm Gesamtgewicht: 2000 kg
Technische EigenschaftenSchubleistung: 3000 kg Kammer Gewebedurchlauf: Æ 90 mm max. Kolbenhub: 500 mm max. Druck: 100 Bar Geschwindigkeit Gewebe-Zuführungsvorrichtung: 0 – 43 m/min Motor Gewebe-Zuführungsvorrichtung: 1 HP = 0,75 kW Motor Steuerungsgerät: 20 HP = 15 kW Motor Öl-Luft-Wandler: 1 HP = 0,75 kW Erhitzung Dampfkammern Erhitzung und Befeuchtung des Gewebes durch Dampf Verbrauch von gesättigtem Dampf bei 4 Bar: 20 kg/h Gewebeansaugturbine: 5,5 HP = 4 kW Stromaufnahme gesamt: max. 21 kW
Das Schubaggregat wurde mit einem hydraulischen Zylinder mit variablem Hub entwickelt. Die Stärke der Zerknitterung ist durch ein Druckbegrenzungsventil einstellbar. Die Geschwindigkeit des Zylinders ist sowohl beim Pressen als auch beim Rücklauf durch unabhängige Potentiometer einstellbar. Die Rampen zum Beschleunigen, Bremsen und zur Hysterese des Presszylinders sind einstellbar. Die interne Kammer des Gewebedurchlaufs besteht aus Teflonmuffen. Die Druckkammer ist aus Edelstahl 304. Die Dampfkammern sind aus Stahl AISI 304. Die Rohrstruktur ist aus Edelstahl. Das hydraulische Steuerungsgerät ist mit einer Schaufelpumpe mit variabler Leistung und mit einem 20 PS Elektromotor ausgestattet. Ein Öl-Luft-Wandler kühlt das Öl des Steuerungsgeräts. Eine Turbine sorgt für das Ansaugen des Gewebes hin zur Knitterkammer. Ein Luftförderer führt die Abluft der Turbine zur Kammer der Gewebetrocknung. Ein Druckluftzylinder reguliert den Auswurf des Crash-Gewebes.
ZubehörAggregat zum Abrollen/Einziehen, Breite 3000 mm, zur Zuführung des Gewebes zur Maschine, mit einstellbarer Geschwindigkeit.Aggregat zum Abrollen/Einziehen, Breite 900 mm, zur Zuführung des Gewebes zur Maschine, mit einstellbarer Geschwindigkeit.Bootsförmiges Abrollgerät, Breite 3800 mm. |
|---|
